USB-C线缆爆炸结构与细节图/gpt生图

提示词

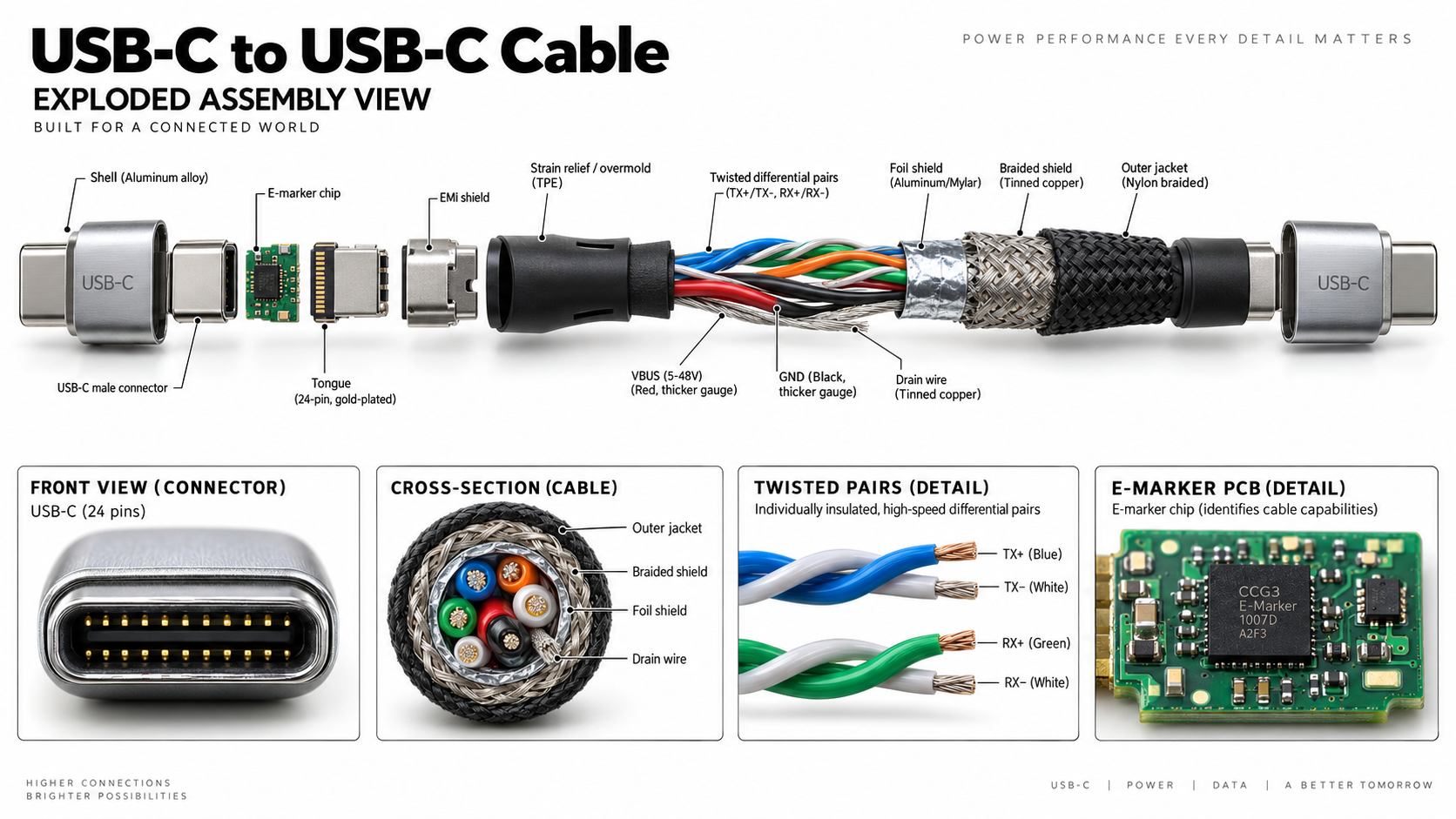

创建一张超写实、高分辨率的 USB-C 转 USB-C 线缆技术爆炸装配视图，背景为干净的白色。图像应采用宽幅格式 (16:9)，并呈现出高端产品信息图的质感。

布局与结构：

• 页眉： 左上角文字为大号粗体黑色字体的 “USB-C to USB-C Cable”，随后是 “EXPLODED ASSEMBLY VIEW” 以及较小字体的 “BUILT FOR A CONNECTED WORLD”。右上角有浅灰色文字：”POWER PERFORMANCE EVERY DETAIL MATTERS”。
• 主视觉： 中央水平方向的爆炸图，展示从左至右分离的线缆内部组件。
• 底部面板： 沿底边排列四个独立的矩形细节框。

爆炸视图细节（从左至右）：

1. 左侧连接器组件： 一个银色铝制外壳，标注为 “Shell (Aluminum alloy)”，上面刻有 “USB-C” 字样。其下方是一个独立的连接器头，标注为 “USB-C male connector”。内部部件包括带有 “E-marker chip” 的绿色 PCB、标注为 “Tongue (24-pin, gold-plated)” 的金针，以及标注为 “EMI shield” 的金属屏蔽罩。
2. 应力消除部分： 一个黑色橡胶锥体，标注为 “Strain relief / overmold (TPE)”。
3. 线缆层（中心）： 线缆被剥开以展示各层结构：
   • 外层：黑色编织纹理，标注为 “Outer jacket (Nylon braided)”。
   • 中间层：银色网状结构，标注为 “Braided shield (Tinned copper)”。
   • 内层：箔片，标注为 “Foil shield (Aluminum/Mylar)”。
   • 核心导线：可见蓝色、橙色、绿色和红色导线的双绞线对。标签指向 “Twisted differential pairs (TX+/TX-, RX+/RX-)”、”VBUS (5-48V) (Red, thicker gauge)”、”GND (Black, thicker gauge)” 以及 “Drain wire (Tinned copper)”。
4. 右侧连接器组件： 镜像左侧结构，但颈部内部未显示 PCB/芯片。展示了金属外壳、应力消除部分和连接器舌片。

底部细节面板（从左至右）：

1. 正视图： 椭圆形连接器端口的特写，显示 24 个引脚。标签为 “FRONT VIEW (CONNECTOR)” 和 “USB-C (24 pins)”。
2. 横截面： 线缆的圆形剖视图，显示绝缘层、屏蔽层的同心环以及内部四束彩色导线。标签为 “CROSS-SECTION (CABLE)”，附带 Outer jacket、Braided shield、Foil shield、Drain wire 的图例。
3. 双绞线： 两对双绞线（蓝色和绿色）的特写。标签为 “TWISTED PAIRS (DETAIL)” 和 “Individually insulated, high-speed differential pairs”。
4. PCB 细节： 绿色电路板芯片的特写。标签为 “E-MARKER PCB (DETAIL)” 和 “E-marker chip (identifies cable capabilities)”。

风格： 照片级真实渲染，工作室灯光，焦点清晰，采用细黑色引线连接标签与部件的技术插图风格。
